干货速递|SINAMICS V90 在精密测量设备上的应用
发布日期:
2019-01-02

前言:西门子产品众多,应用十分广泛,但是面对种类繁多的说明书,大家可能没有时间深入阅读。天拓四方作为西门子核心合作伙伴,在平时的项目实施中总结出了大量的产品应用经验。为了方便分享,我们定期整理使用心得,在微信公众号中不断呈现给各位。如果您有任何问题,欢迎通过公众号联系我们,在解答中一起交流、学习产品及技术的使用。

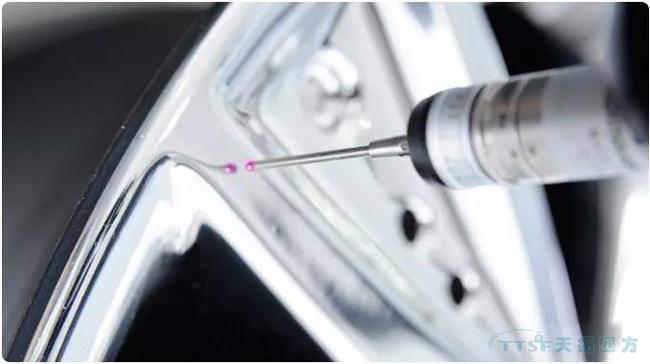

精密测量是制造业的核心技术,计量检测与原材料、工艺装备并列为工业生产的三大支柱。随着科学研究与制造技术的发展,精密测量技术具有全检、动态、数字化、在线化等发展趋势,基于光学成像及数字图像处理的测量技术近年来发展迅速,由于其非接触、全尺寸、多特征、可集成等优点在测量领域发挥越来越重要的作用。

干货速递|SINAMICS V90 在精密测量设备上的应用
核心优势


快速:批量检测时仅需要设置、保存好工件的检测项目、公差等规划,然后连续放置工件,利用伺服控制系统的快速响应,按一键完成所有项目测量,且能够一次测量多个产品,相比传统测量工具快10倍。

精准:采用进口高分辨率工业CCD相机、高精度双远心镜头及平行光源,大景深、大视野一次成像,配合非线性畸变校正算法和亚像素图像分割算法,可实现亚微米级测量精度。

全面:拥有丰富的基本几何要素工具,且可以实现任意组合,可实现复杂图形、虚拟参考特征的一次性测量;具有多元化的数据智能存储、管理及统计功能,可实现多数SPC统计分析,可辅助生产决策及质量追溯。

此设备主要用于测量平面式产品,如精密机加件、冲压件、密封件、触摸屏、PCB、陶瓷基片等。

干货速递|SINAMICS V90 在精密测量设备上的应用


整机控制系统主要采用用户自己研发的PC控制系统,通过S7-1500PLC作为纽带,与SINAMICS V90通过Profinet通讯方式,实现工件等测量物件的多方位测量定位。整个系统使用PROFINET总线进行通讯,采用绝对值编码器的V90伺服电机,编码器线缆上无外接电源,接线简单快捷,抗干扰性强,易于调试。而且实时反馈出测量的位置,实现了位置闭环控制,提高了测量的准确性。
SINAMICS V90与SIMATICS的完美结合,不但加大了协同工作的效率,提高了设备的品质,也在参数设置与系统调试方面为客户节省了大量宝贵的时间,增强了客户在同行业中的市场竞争力。
